理工Ⅰその４ 共晶図 今日しよう

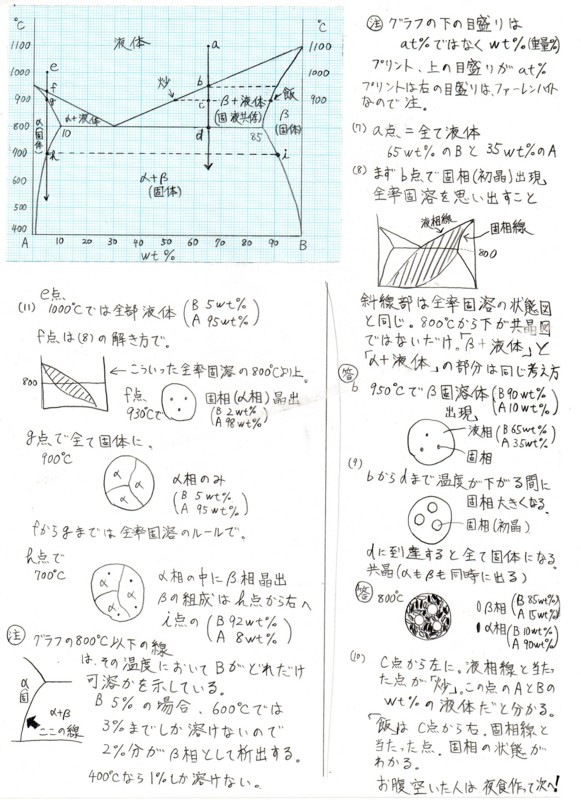

(1)〜(6)上図はAとBの合金の共晶図である。図中の１〜６は、どういう状態か。
Aの格子中にB原子が固溶した固溶体をα固溶体。
Bの格子中にA原子が固溶した固溶体をβ固溶体とする。

(7)Bが６５wt%の合金で、１１００℃のものが今ある。この合金は今どういう状態か。

(8) (7)の合金を冷やしていくと大きな変化が２度起こる。１度目の変化は、何℃でどういう変化か。変化後の状態を図に描いて示せ。

(9) (8)の２度目の変化は何度でどんなか。変化後の状態を図に描いて示せ。

(10) (7)の合金が９００℃の時、液相と固相は、グラフのどこを見ればよいか。液相の目印の場所に漢字「炒」を、固相の目印の場所に漢字「飯」を書け。

(11)Bが５wt%の合金で、１０００℃のものを冷やしていくと、３度大きな変化が起こる。何℃でどういう変化が起こったか。変化後の状態を図に描いて示せ。

解答
